> 產品中心 >消費品 > 儲能

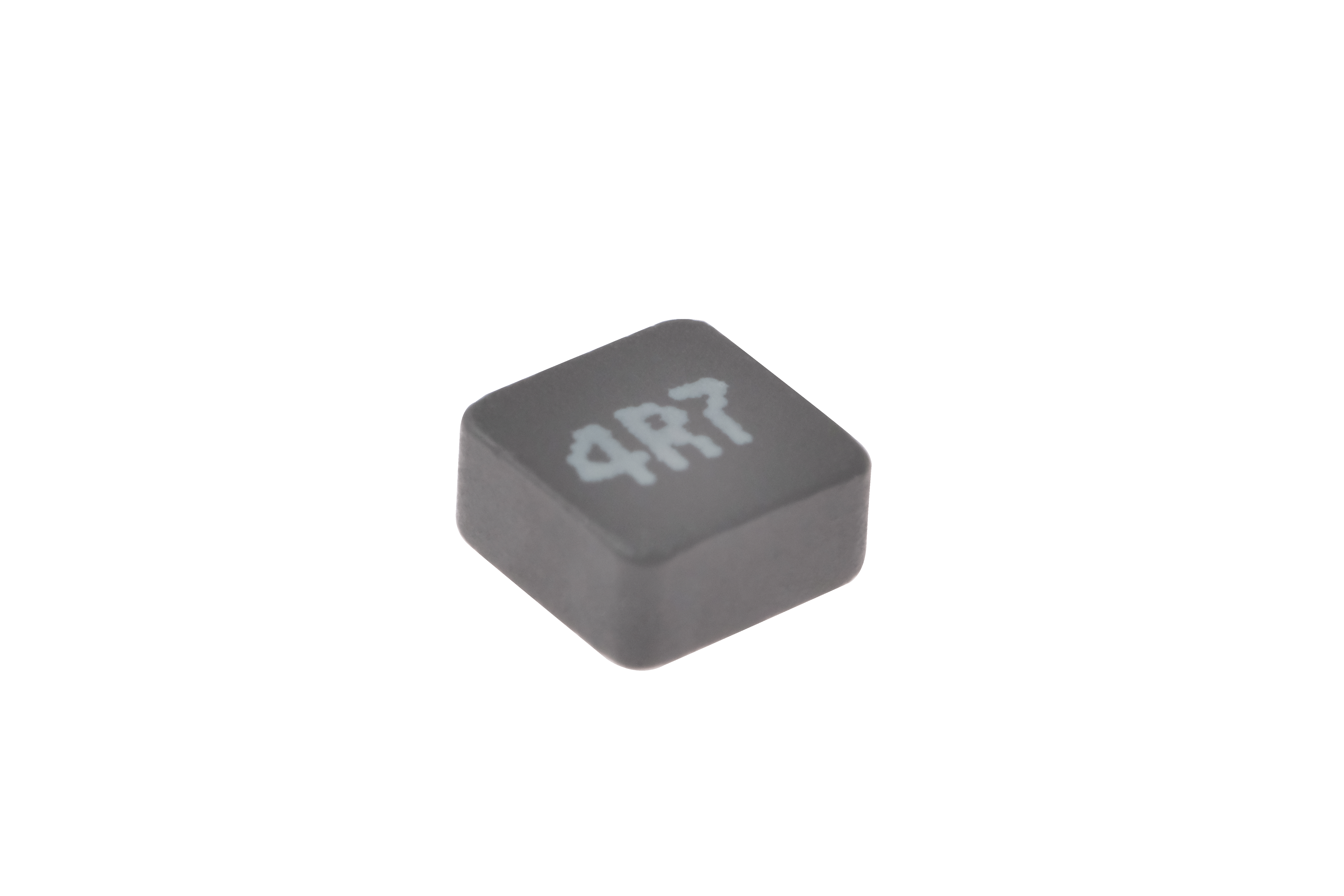

CKSTW0402S

儲能

磁屏蔽結構,閉合磁路,抗電磁干擾強,超低蜂鳴聲,可高密度安裝.

小體積,大電流,在高頻和高溫環境下保持優良的溫升電流及飽和電流特性.

低損耗合金粉末壓鑄,低電阻.結構牢固,產品精準度高.

樣品申請在線客服

產品信息

產品用途

1.PAD/Notebook/Desktop/Server applications PAD,筆記本電腦,臺式機,服務器,
2.DC/DC converter DC/DC轉換器

產品參數

樣品申請

系列

型號

PDF

電感值
(μH)

共模阻抗
(Ω)

阻抗
(Ω)

電感/
阻抗公差

測試條件

DCR
(mΩ)

飽和電流
TYP(A)

溫升電流
TYP(A)

用途

狀態

工作溫度
(℃)

長
(mm)

寬
(mm)

高
(mm)

封裝

屏蔽

材質

產品3D圖

申請

繞線一體成型電感

CKSTW0402S-0.33uH/M

0.33

±20%

1MHz/0.1V

3.3

消費品

量產

-40~125

2.1

SMD

合金

申請

繞線一體成型電感

CKSTW0402S-0.22uH/M

0.22

±20%

1MHz/0.1V

3.3

消費品

量產

-40~125

2.1

SMD

合金

注釋

所有數據基于環境溫度25℃條件下測試。

電感測試條件為1kHz,1V。

飽和電流：電感值下降其初始值的20%時所加載的實際直流電流值。

溫升電流：使產品溫度上升到ΔT40℃時所加載的實際直流電流值(Ta=25℃)。

特別提醒：線路設計，組件布局，印刷線路板(PCB)尺寸及厚度，散熱系統等均會影響產品溫度。

請務必在最終應用時，驗證產品發熱狀況。

保存

產品在包裝中的保存條件：溫度 5～40°C，相對濕度小于等于 70%。

如果取出使用，剩余的產品請用膠袋密封按照以上條件保存，避免端子(電極)氧化，影響焊接狀態。

產品儲存期不建議超過 12 個月，在其他影響下，端子可能會退化，導致焊接性差。

請不要將產品保存于高溫、高濕、有塵埃、腐蝕性氣體的不適合環境中。

請小心輕放，避免由于產品的跌落或取用不當而引致的損壞。

手上的油脂會導致可焊性降低，應避免用手直接接觸端子。
